VISUALISATION DE SPRAY D’INJECTION

INJETVISION :  visualisation de spray d’injection

Le système de visualisation de spray INJETVISION est idéal pour étudier de façon automatique l’évolution des jets d’injecteurs essence ou diesel, mono ou multi-jets au cours de l’injection.

Le système de vision INJETVISION a pour but d’observer et d’étudier les jets issus d’injecteurs essence ou diesel haute pression sous atmosphère inerte (Azote ou CO2) jusqu’à 50 bars relatifs (± 0,5 bar).

Il est doté de logiciels performants assurant la chaîne de traitement d’images complète allant de l’acquisition des images jusqu’à leurs traitements.

Sécurité

Un thermorupteur, une soupape de sécurité et un disque de rupture assurent la sécurité de l’ensemble du système.

EVOLUTIF

Nous réalisons l’adaptateur pour le montage de votre injecteur.

– Injecteur droit
– Injecteur tournant motorisé,
– Injecteur tournant manuel
– Injecteur à offset
– Injecteur avec balayage azote

Z

Certification

Cavité en acier spécifique afin de répondre à toutes les exigences de la certification des équipements sous pression 97/23/C.



Spray Acq et Spray Analyser :
la chaîne de traitement d’images entièrement maîtrisée

Le logiciel SprayAcq

Le logiciel permet d’automatiser une séquence complète d’acquisitions d’images de jets. Il permet d’acquérir des images des jets d’injection en Alpha et en Lambda. Il gère l’ensemble du système INJETVISION. En résumé, il contrôle :

  • l’impulsion de commande de l’injecteur,
  • la pression dans la chambre de vision,
  • la pression dans le rail,
  • la position du déflecteur de jet,
  • la rotation de l’injecteur,
  • les deux caméras pour la prise de vue de dessous et de côté des jets.

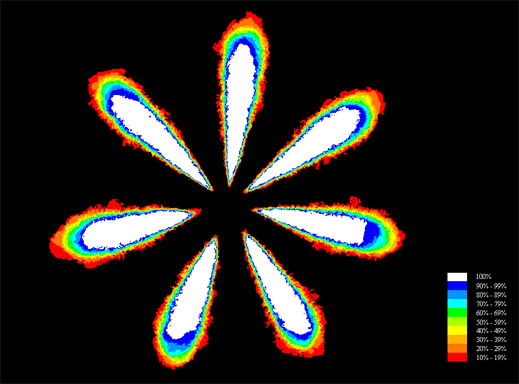

Le logiciel SprayAnalyser

Il permet d’étudier de façon automatique l’évolution des paramètres morphologiques des jets issus d’injecteurs essence ou diesel. Il complète le logiciel d’acquisition d’images SprayAcq.

  • Pénétration d’un jet
  • Pourcentage de pénétration d’un jet
  • Angle d’ouverture d’un jet
  • Surface du jet
  • Volume d’un jet
  • Symétrie
  • Angle de nappe d’un jet en vue Lambda
  • Angle Lambda d’un jet en vue Lambda
  • Angle Alpha d’un jet
  • Angle inter jet
  • Circularité

Toute la chaîne de traitement d’images est ainsi maîtrisée allant de l’acquisition au traitement des images et à la mise en forme des résultats.
