le débitmètre coup par coup pour mesure de débit instantanée et la loi d’injection.
Dernier né de notre gamme de débitmètre, le modèle IFR 1500-6000 permet la mesure des volumes ou masse injectés mais également la loi d’injection au coup par coup. Il permet de contrôler les moteurs diesel kérosène et fioul lourd.
De par sa conception très compacte, ce débitmètre peut s’intégrer très facilement dans un banc d’études ou un banc de production 6 ou 12 voies (montage sous culasse possible).
En R&D ou pour des applications de production d’injecteurs de camion, bateau, train ou engin de chantier, il fournit une analyse très détaillée de l’injecteur (délai d’ouverture ou de fermeture, début et longueur d’injection, vitesse d’ouverture et de fermeture de l’injecteur).
Domaines d’application
- Camion
- Bateaux
- Train
- Engin de chantier
Installation rapide
Une mécanique avec raccordements électriques et hydrauliques rassemblés à l’arrière du débitmètre, 2 câbles électriques et un contrôleur à installer
Compact
De taille réduite (383 x 266 x 701 mm), possibilité d’installer 6 IFR sous une culasse.
Précis
Mesures très précises de la quantité injectée et de la loi d’injection à chaque tour jusqu’à 0,5 mg de précision et 1 µs de discrimination
Complet
Un seul équipement pour une analyse très détaillée de l’injection avec mesure de la quantité et de la loi d’injection. Valeurs instantanées, minimum, maximum, écart-type …
Les points forts du débitmètre instantané IFR 1500-6000
Mesures en temps réel actualisées à chaque injection permettant de suivre avec une extrême précision les évolutions de tous les paramètres d’injection et de délivrer des résultats statistiques représentatifs.
Mesure de débit instantané jusqu’à 10 injections/tour.
Affichage en temps réel de la courbe de la loi d’injection.
Plusieurs curseurs automatiques et manuels pour l’analyse détaillée temporelle et massique
Mesures largement indépendantes des pressions, quantités, et timing des injections.
Contre-pression réglable de 10 à 200 bars sans équipement externe. Contre pression générée par l’injecteur.
Fenêtre de mesure paramétrable de 90 à 270° pompe (180° à 540° moteur).
Plage de vitesse de rotation pompe de 30 à 3000 tr/min (0,5 Hz à 50 Hz)
Très bonne stabilité de mesure en transitoires et faible hystérésis
Générateur de pilotage injecteur entièrement intégré (1 à 10 injections par tour, rampes…).
Analyse automatique des injections très performante (séparation d’une très petite injection proche d’une grande injection, discrimination des pré- et post-injections)
La composition du débitmètre instantané IFR 1500-6000
Ensemble compact prêt à l’emploi composé des éléments suivants :
- Une mécanique intégrant les mesures de masse, volume, pression et température.

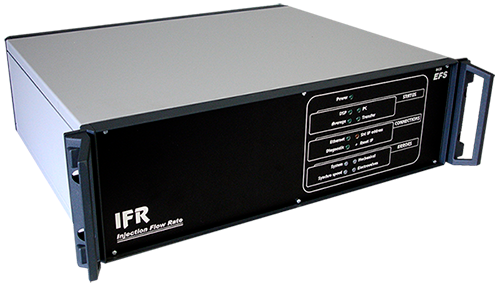

- Une rack électronique gérant le cycle de mesure et réalisant l’ensemble des calculs à chaque tour.
- Deux câbles de 8 mètres.
- Une liaison Ethernet pour la connexion au PC
- le logiciel xIFR (pour Windows)
Un logiciel dédié
xIFR est une interface de supervision entre l’utilisateur et l’appareil de mesure. Ce logiciel fonctionne sous le système d’exploitation Windows ® et utilise une liaison Ethernet.
Spécifications techniques du débitmètre instantané
| MESURE | ||
| Volume total injecté par cycle | En fonction de la gamme 1500, 3000 ou 6000 mm3 | |
| Précision de mesure | 0.5 mg jusqu’à 1000 mg, 1 mg jusqu’à 3000 mg, 2 mg au-delà (après 15 minutes de stabilisation thermique, étalonnage effectué sur une moyenne de 1000 coups par rapport à une balance). | |
| Délai d’ouverture de l’injection | Précision : 1 μs |
