Débitmètre instantané EMI3

Le débitmètre instantané de référence mondiale pour la caractérisation des injecteurs automobiles



Successeur de l’EMI2 utilisé chez tous les concepteurs et fabricants d’injecteurs essence et diesel, l’EMI3 est un appareil destiné à la mesure du volume injecté. Il propose également la mesure des délais d’ouverture et de fermeture pour chaque injection.

Il permet une caractérisation complète de vos injecteurs, en Recherche et Développement ou en production.

Domaines d’application

  • Automobile
  • Camion
  • Engins de chantier

LA RÉFÉRENCE

Plus de 2000 systèmes vendus dans le monde entier

Z

Précis

Mesure très précise de chaque volume injecté grâce à un principe de mesure parfaitement maîtrisé

1

Réactif

La mesure juste est immédiatement disponible quelles que soient les variations entre les injections

universel

Un unique équipement pour des utilisations variées : sur table, intégré dans un banc existant, dans un banc complet EFS


Les points forts du débitmètre instantané EMI3

$

Affichage de toutes les mesures sur un seul écran du logiciel xEMI3 :
Volume injecté, masse injectée, délai d’ouverture et de fermeture pour chaque injection, début d’injection, longueur de l’injection, valeur instantanée, valeur moyenne, valeur minimum, valeur maximum, écart-type.

$

Visualisation du mouvement du piston de l’EMI3 réalisé en temps réel sur l’écran : la vérification du calage angulaire s’en trouve simplifiée.

$

Affichage simultané des impulsions de commande injecteur  (Cominj) : la validité des mesures est ainsi garantie.

$

Mesure jusqu’à 5 volumes d’injection par tour.

$

Echantillonnage temporel pour une meilleure précision : échantillonnage à 200 ksps du mouvement du piston, échantillonnage à 20 ksps des voies de température

$

Générateur d’impulsions interne pour piloter votre injecteur avec des pulses définis angulairement (résolution 0,1 °) ou temporellement (résolution 0,1 µs).

$

Plage de vitesse très large pour s’adapter aux systèmes d’injection actuels : de 6 à 4000 tr/min.

$

Palier de mesure en surbrillance pour avoir l’assurance que la mesure s’effectue au bon instant

La composition du débitmètre de référence EMI3

Ensemble compact prêt à l’emploi composé des éléments suivants :

  • Une mécanique recevant le porte-injecteur et le système de mesure

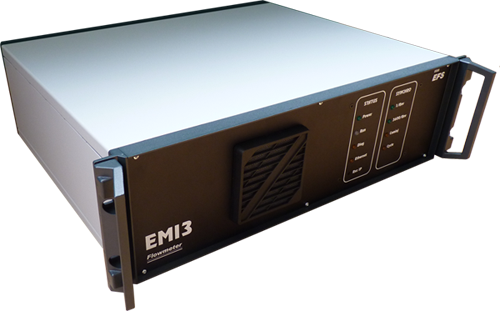

  • Une électronique (rack 3U 19″) gérant le cycle de mesure et réalisant l’ensemble des calculs à chaque tour.
  • Deux câbles de 8 mètres.
  • Une liaison Ethernet pour la connexion au PC
  • le logiciel xEMI3 (pour Windows)
débitmètre de référence EMI3
Logiciel xIFR

Un logiciel dédié

xEMI3 est une interface de supervision entre l’utilisateur et l’appareil de mesure. Ce logiciel fonctionne sous le système d’exploitation Windows ® et utilise une liaison Ethernet.

Spécifications techniques du débitmètre instantané EMI3

MESURE
Volume total injecté par cycle EMI3-Standard : de 0 à 600 mm3 - Résolution : 0,02 mm3
EMI3-HR : de 0 à 100 mm3 - Résolution : 0,005 mm3
EMI3-1500 : de 0 à 1500 mm3 - Résolution : 0,04 mm3
EMI3-3000 : de 0 à 3000 mm3 - Résolution : 0,08 mm3
EMI3-6000 : de 0 à 6000 mm3 - Résolution : 0,12 mm3
Précision < ± 0,1 % de la pleine échelle
